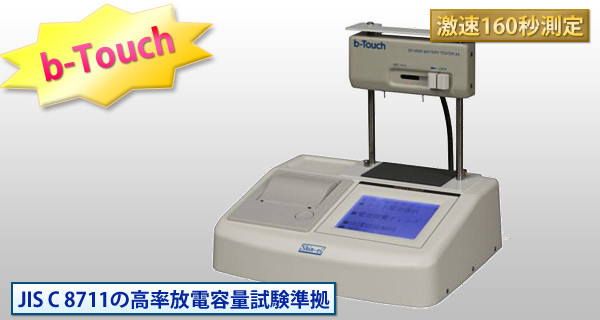

BT-500 モバイル二次電池

携帯電話器に使用されているバッテリの電池寿命を短時間でチェックし状態の判定を行います。

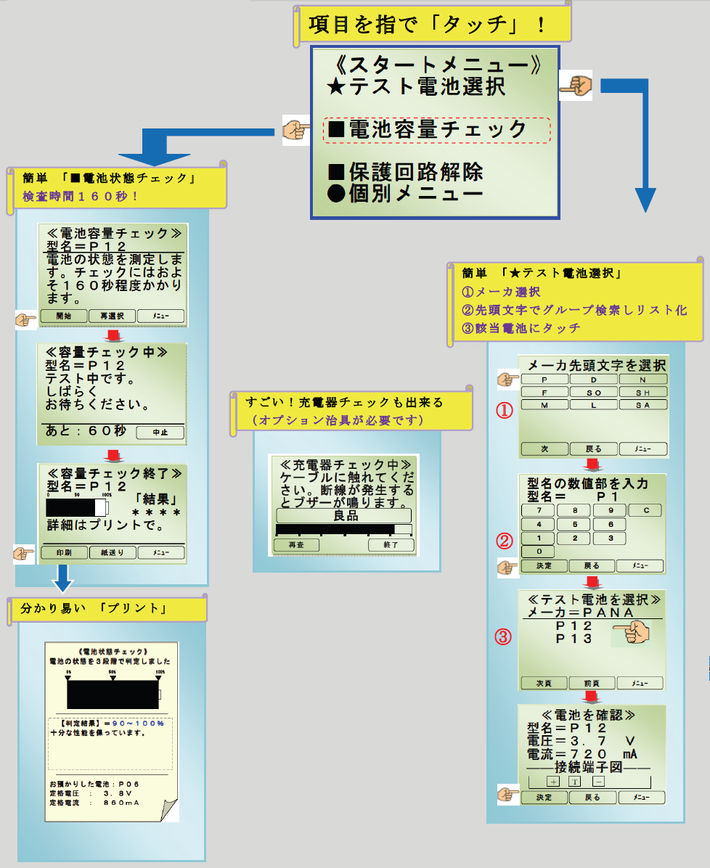

操作は、指１本で簡単に操作出来る、タッチパネル方式です。分かりやすい日本語メッセージが出て素人でも簡単に操作出来、プリント結果も一目で分かり易くなっています。

登録されている電池は、電池選択をし、電池容量チェックモードで160秒以内に、電池の状態を3段階に判定します。また、未登録電池は、電池電圧と電流を設定し（充電・放電テスト・詳細テスト・保護解除）が出来ます。

なお、詳細な検査が必要な場合、ＪＩＳの放電規格で、満充電し設定時間休止後、放電を行い正確な容量検査が出来ます。電池の品種を本体内部に480種登録出来るので、品種選択が簡単に行えます。

1）短時間で電池の寿命を検査出来ます。
2）充電機能を内蔵しているため、個別の充電器を必要としません。
3）試験モードが７モード有り、内容に応じた試験が選択出来ます。

電池容量チェック	160秒以内で、状態を3段階に判定します。
保護回路解除	過放電などによる保護回路を解除します。
電池の充電	電池を充電し結果を表示します。
放電テスト	電池を放電し容量を計測し容量の計測を行います。
詳細テスト	満充電し設定時間休止後、放電を行い正確な容量の計測を行い、終了後には満充電されます。（ＪＩＳＣ 8711準拠）
未登録電池テスト	未登録電池は「電圧・電流」を設定し下記の検査が出来ます。（電池の充電・放電テスト・詳細テスト・保護解除）
充電器ケーブル検査	充電器ケーブルの断線を検査します。

4）電池接続端子の端子配置の選択が自動です。（プラス・マイナスの端子配列）

5）検査規格や、条件設定のすべてが、大型液晶表示器で対話式に設定出来ます。

6）大型表示器を見ながら画面をタッチしすべて操作出来るため熟練を要しません。

7）検査結果の詳細とデータを内蔵プリンタに出力出来ます。

8）電池の品種を本体内部に４８０種登録出来るので、品種選択が簡単に行えます。

9）電池の規格値（電池名称、定格電圧、定格電流など）をパソコンで編集しＵＳＢ経由でダウンロード。

品種設定記憶数	480品種
表示器	タッチパネル付きＬＣＤグラフィック表示器、バックライト付き
プリンタ	・サーマルラインプリンタ・用紙：幅＝58ｍｍ　外形＝48ｍｍ感熱ロール紙
充放電容量仕様	最大充放電電流＝2000ｍＡ（設定は、300～2000ｍＡ）使用電池電圧＝リチウム1セル 3.6Ｖから3.8Ｖ
放電方式	定電流放電方式　±2％　F/S以内の連続放電
充電方式	リチウムイオン＝定電流定電圧充電方式
電圧計測精度	0.5％　Ｆ／Ｓ以内
電圧計測範囲	最大　8Ｖ
電池信号切替え	設定してある端子信号配置にリレーで切替えを行います。 “＋”、“－”の信号を電池の端子位置に合わせ自動切替え。
寸法・重量	Ｗ＝270　　Ｈ＝280　　Ｄ＝220　　3ｋｇ以内
電源	ＡＣアダプタ（ＡＣ100Ｖ　50ＶＡ以内）
