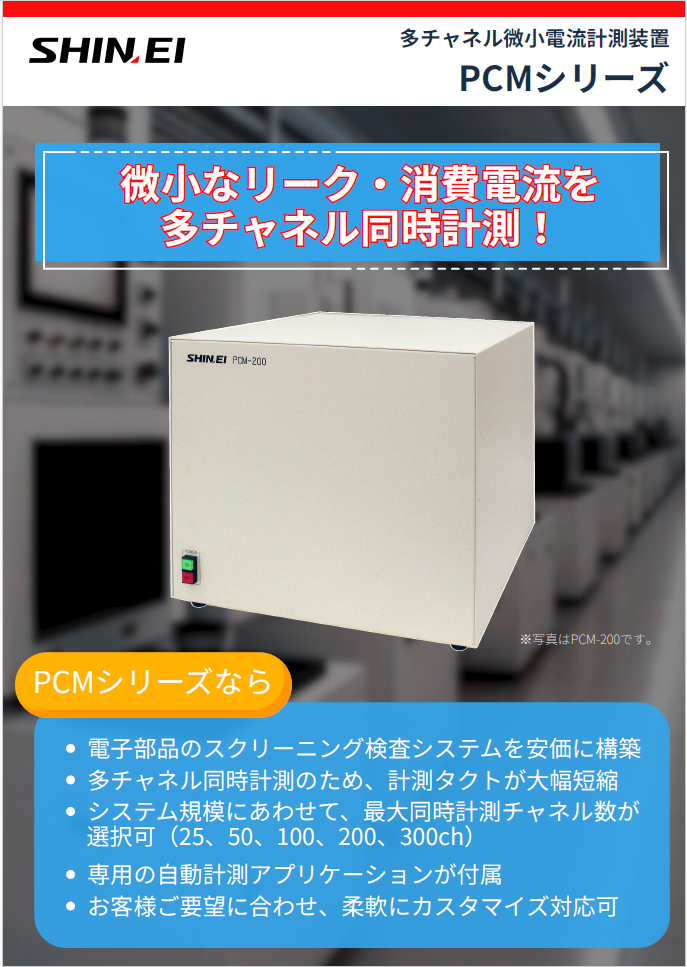

多チャネル微小電流計測装置 PCMシリーズ

PCMシリーズは、微小なリーク電流・消費電流を多チャネルで同時計測できる多チャネル微小電流計測装置です。

各チャネルが独立して動作するため、リレー切替を行わずに多チャネル同時計測が可能です。これにより、検査・評価工程の計測タクトを大幅に短縮でき、スループット向上と設備コスト削減に貢献します。

測定範囲は0.00nA～999.99nA、分解能0.01nAと高感度で、微小なリーク電流や消費電流を安定して測定可能です。DC印加電圧出力機能も内蔵しており、電圧印加から電流測定までを1台で完結できます。

25chから最大300chまでの豊富なラインアップにより、小規模な評価用途から量産検査まで幅広く対応。専用の自動計測アプリケーションを標準搭載し、導入後すぐに運用を開始できます。さらに、計測対象や検査内容に応じたカスタマイズにも柔軟に対応可能です。

まずはお気軽にお問い合わせください。

近年、電子部品の高集積化・低消費電力化が進む中で、微小なリーク電流や消費電流を多数の素子に対して短時間で評価したいというニーズが高まっています。
当社では、こうした要望に応えるべく多チャネル同時計測を実現した「PCM-200」を先行して市場投入し、

といった点で高い評価をいただいておりました。
今回、その実績を踏まえ、より小規模から大規模な検査まで対応可能なシリーズ化を行いました。

多チャネル同時計測による検査タクト短縮
各チャネルが独立して計測を行うため、リレー切替を行うことなく同時計測が可能です。
これにより、従来方式と比べて検査タクトを大幅に短縮できます。

最大300チャネルまで選択可能（カスタマイズ可能）
25chから最大300chまで、用途やシステム規模に応じてチャネル数を選択可能です。
なお、お客様のご要望によりチャネル数をカスタマイズ可能で、300chを超えるシステムもご提供できます。将来の設備拡張を見据えた構成にも柔軟に対応します。

自動計測アプリケーションを標準添付
専用の自動計測アプリケーションを標準搭載しており、導入後すぐに運用を開始可能です。
評価・検査工程の自動化を支援します。

カスタマイズ対応
計測対象や評価内容に応じて、チャネル数のカスタマイズや、リンギング・オーバーシュートのないパルサー機能追加など、柔軟なカスタマイズにも対応します。

【装置仕様】

電流測定範囲： 0.00～999.99nA
電流表示分解能：0.01nA
電流測定精度：±2%FS
使用温度範囲：10～40℃、30～85%RH(結露無き事)
サンプリング(表示)速度：250ms・500ms・1000ms選択
DC印加電圧出力範囲：10.0～60.0V
DC印加電圧出力分解能：0.1V
DC印加電圧出力精度：±1%FS
DC印加電圧立ち上がり速度：100ms以上1000mS以内
DC印加電圧立ち下がり速度：100ms以上1000mS以内※

※ただし、NGと判断した素子への電圧印加停止の場合は、立ち下がり時間は制御できません。

【寸法・サイズ等】

【用途】
あらゆる電子部品の微小なリーク電流、消費電流の測定。
