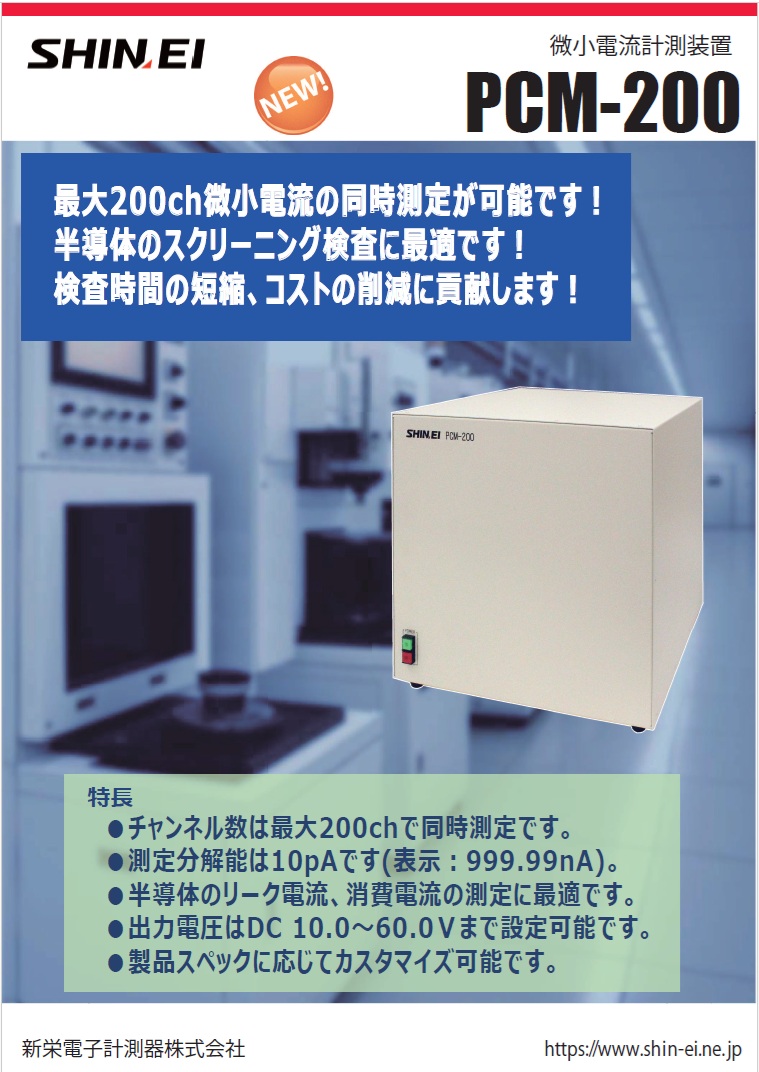

微小電流計測装置 PCM-200

あらゆる電子部品の微小なリーク電流や消費電流を計測する装置です(受注生産製品)。

• 1台で最大200chの同時測定が可能
  従来のようにリレー切替などが不要のため、測定タクトを劇的に向上、設備投資の大幅削減に貢献。

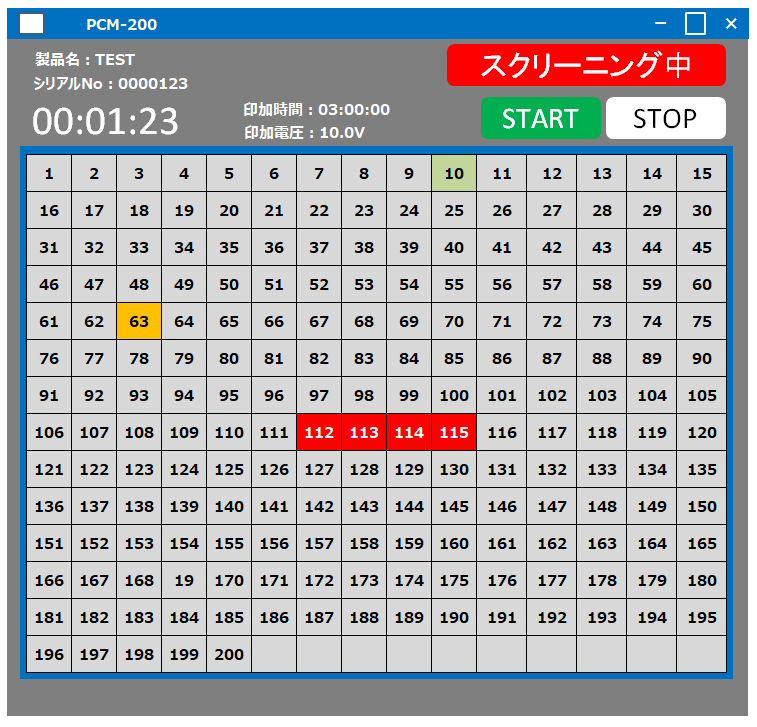

• 専用の自動計測アプリケーションが標準添付
  自動計測アプリケーション（カスタマイズ可）を用いて生産ラインへの導入が容易。
• 計測対象製品に応じた各種カスタマイズが可能
  チャネル数などを含め、計測対象製品に応じて、各種カスタマイズが可能。また、カスタマイズでパルサー機能（リンギング・オーバーシュートなし）が搭載可能。

まずはお気軽にお問い合わせください。

【装置仕様】
・スクリーニング素子最大数：200素子(ch)
・電流測定範囲： 0.00～999.99nA
・電流表示分解能：0.01nA
・電流測定精度：±2%FS
・使用温度範囲：10～40℃、30～85%RH(結露無き事)
・サンプリング(表示)速度：250ms・500ms・1000ms選択
・DC印加電圧出力範囲：10.0～60.0V
・DC印加電圧出力分解能：0.1V
・DC印加電圧出力精度：±1%FS
・DC印加電圧立ち上がり速度：100ms以上1000mS以内
・DC印加電圧立ち下がり速度：100ms以上1000mS以内※

※ただし、NGと判断した素子への電圧印加停止の場合は、立ち下がり時間は制御できません。

【寸法・サイズ等】
・寸法：234(W)×370(H)×415(D)
・重量：約2kg
・電源：AC100V
・消費電力：50W以下

【用途】
あらゆる電子部品の微小なリーク電流、消費電流の測定。

- 半導体、コンデンサ、抵抗などの電子部品
- ピエゾ(アレイ)、ゆがみゲージなどのアクチュエータ
- LD、VCSEL、LED、PDなど
